产品详情:

一、概述

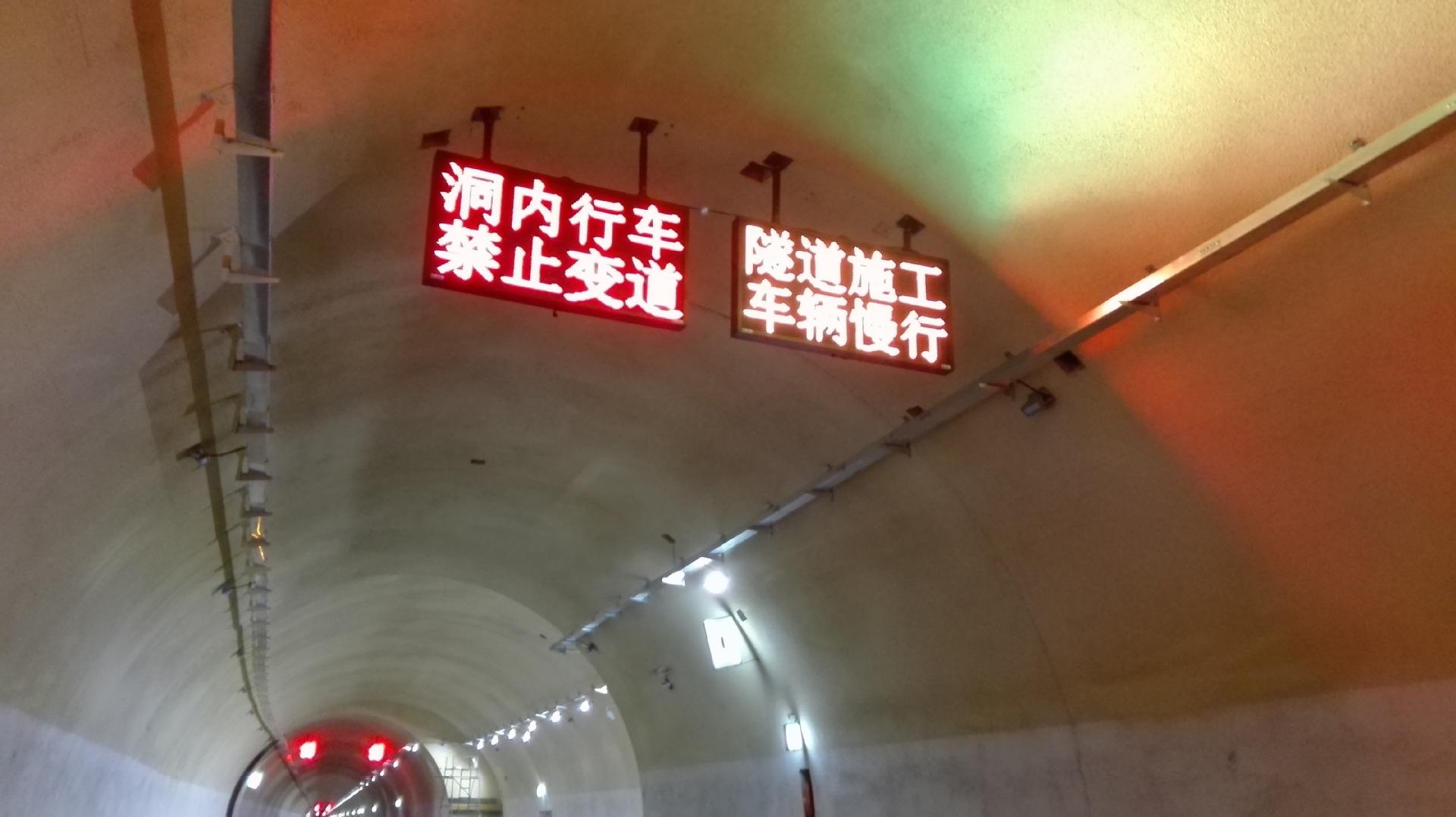

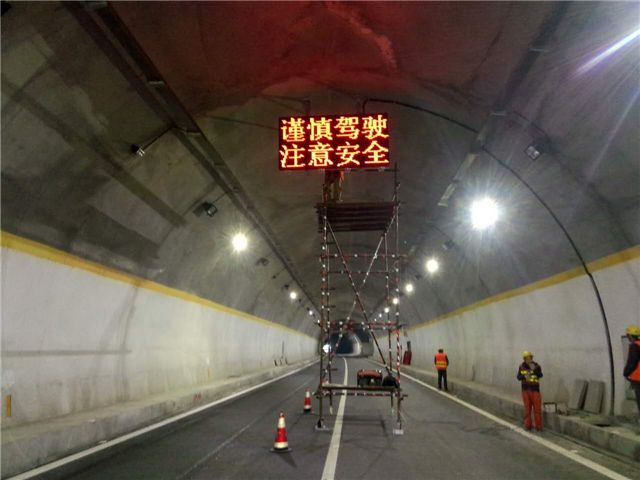

隧道内可变信息情报板，主要用于给隧道使用者提供路况信息、气象信息，提醒信息等，对保障行车安全、保证运输效率、车辆使用极限起到密不可分的作用。在局部路段因维修或事故等原因无法通行时,提醒驾驶员及时分流。

二、系统组成

隧道内情报板是由LED显示屏、控制器及其内置控制软件、机箱、立柱、框架、电器保护和防雷装置、安装连接件、可变情报板安装所需的电力电缆及信号电缆工程（包括电缆及电缆从路边手孔到设备的敷设与连接）等组成。

三、系统功能

1．标志内容昼夜清楚可见。观察者(正常人,矫正视力1.0以上)在环境照度大于5000lx的晴天、太阳光正射标志面的条件下，在规定的视角内能正确认读标志内容的最大距离(静态视认距离)≥250m；

2.正常情况下,车辆以120km/h速度行驶时，观察者(正常人,矫正视力1.0以上)在环境照度大于5000lx的晴天、太阳光正射标志面的条件下,在规定的视角内能正确认读标志内容的最大距离(动态视认距离)≥210m；

3.可显示中文、英文、西文及简单图形,无显示内容时,显示屏为全黑，无任何亮点；

4.可变信息标志的安装可保证大型卡车司机及小汽车司机均能容易辨认，同时保证可变信息标志的安全，不易损坏。在36m/s的风速下可正常工作，并可抵御40m/s的风速。

四、技术指标

1、显示屏体结构及安装

可变信息标志采用可拆装模块化结构。显示屏及控制器箱体为全天候、防风雨型(并有通风,散热等装置)以保证显示屏在各种环境条件下都能正常工作。箱体结构采用冷轧钢板材料制作�颜色为不反光黑色,防眩光,防护等级符合GB IP65标准。

2、系统规格说明

高速公路F型可变情报板显示模组：

（1）显示模组设计

A、像素点间距33.33mm或31.25mm或20mm或25mm。（尺寸：1.6*3.2M 1.92*3.2M 1.92*3.84M）

B、LED视认角为30°，红色LED采用美国HP生产铝、铟|、镓、磷（ALInGap）；四元素管。绿、蓝色LED采用日本日亚（NICHIA）生产的氮化镓管。（常规为台湾晶元管芯）

C、像素模组是集驱动、显示于一体的结构，具有防水、防尘、防腐蚀的野外型组件结构，采用恒电流驱动方式，具有过流、过热保护功能。

D、显示单元内集成电路均采用高可靠性连接方式，以适应恶劣环境要求。

五、应用功能

Ø在电源故障、无显示内容时，显示屏应为全黑，无任何亮点。

Ø显示信息由汉字、英文字母、特殊符号,交通图案组成。可以实现左移，右移，上移，下移，左滚，右滚，上滚，下滚，渐入渐出，水平百叶窗，垂直百叶窗等显示效果；

Ø支持32×32、24×24、16×16，12×12几种大小的文字。其大小、字间距、及字颜色均可调。

Ø支持节目根据时间、星期、特殊时段组成播放组合，实现节假日，周六周天播放不同列表组合，无需多次设置。

Ø大型可变信息标志应能对计算机系统所发出的指令给出应答信号并确认发出的信息是否如实显示发布成功。当监控通信所计算机轮询时�能够传回可变情报板工作状态信息。包括当期播放节目号，播放页内容，箱体内温度，箱体内湿度，亮度等级，设备工作电压，当前工作电流等信息。

Ø屏体控制器支持RS232、RS485、RJ45通信,串口通信速率支持：2400~57600bps；RJ45通信采用TCP/IP，UDP工作方式。

Ø控制单元配置4MB的FLASH盘,可管理多达100套节目，100张图片信息；

Ø支持断网播放特定列表功能；

Ø支持插播显示内容及点播显示内容；

Ø可实现远程控制硬开屏和硬关屏功能；

Ø装有室外型光敏感应器，具有手动及自动32级调光功能；

Ø整机平均无故障时间MTBF≥50000小时；

Ø具有防雷设施；在有感应雷时，可保证设备在规范确定的使用环境下正常工作，其中通信接口和市电端都添加防雷措施；

Ø控制器保护接地电阻≤4Ω。

六、工 程 条 件

Ø气候条件

1 、工作环境温度范围-5℃—+60℃

2 、工作环境湿度范围20%—80%

Ø工作电压

屏体工作电压:AC220V±10% 50Hz±3Hz。

Ø供电电缆

AC220V供电电缆:3*4平方

Ø控制方式

网口控制或串口控制

七、防护措施

Ø 防高温措施

1、采用高亮度LED灯，同时电性能优良，驱动器件采用大余额措施，只用到其额定驱动电流的二分之一以下； 有效提高器件在恶劣条件下工作的稳定性；

2、在高温情况下，开启导流风扇散热(IP65)方式强制散热。

Ø显示屏防尘、防潮、防盐雾措施

1、元器件的焊接，均采用波峰焊，保证焊接质量避免虚焊；提高可靠性，也可防潮、防寒、防尘、防盐雾对屏体运行的影响；

2、连接导线选择，充分考虑到恶劣环境工作的特点， 采用品质优良的耐热聚氯乙烯绝缘安装线。

八、监控系统

Ø亮度监控

显示屏的使用环境变化很大,在不同场合光线都有所 不同,屏体可以设置成光感自动控制，随环境光线不同而通过光传感器自动调节亮度,以给人最佳的视觉感受,并可做到绿色能源节约。

Ø温度监控

显示屏在使用过程中,远程控制所可以实施监控显示屏的温度，随时根据温度情况反映显示屏工作情况及异常；可以设置成温度异常控制开关屏；譬如：高过某个温度后，自动关屏；

九、系统的可靠性及可维护性

1、 系统可靠性：系统设备为全新的、未使用过的设备。

2 ) 采用先进的技术、优质的材料和零部件、一流的工 艺、严格的质量管理为买方提供技术先进、质量上乘、 外表美观并完全符合合同规定的质量、规格、性能要求 的产品 。
