点阵显示型主动发光标志

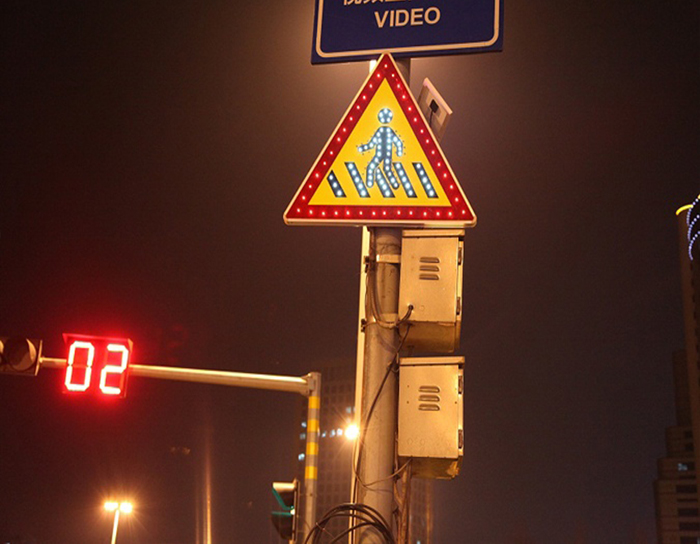

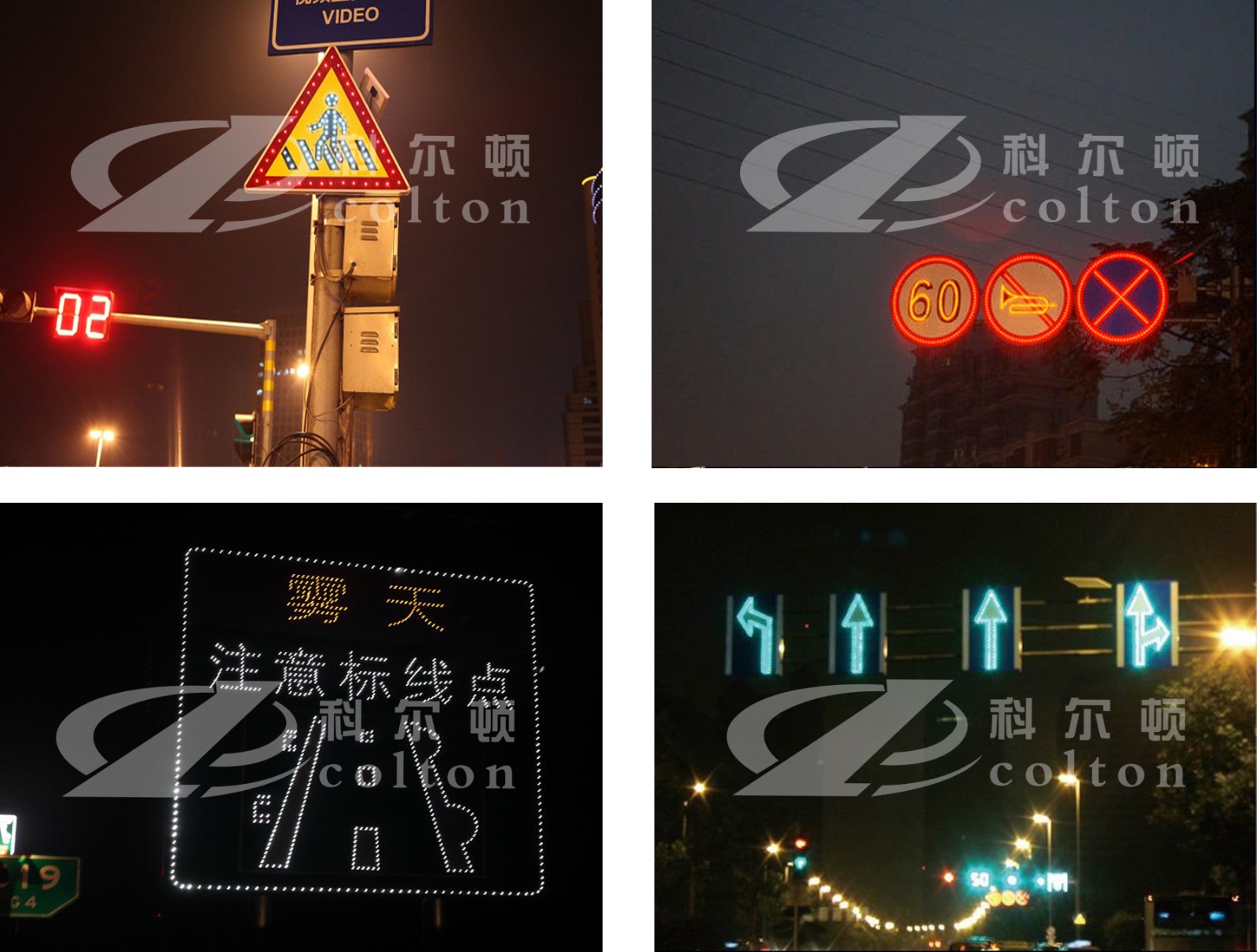

     点阵显示，分为外置式和内置式。采用一种菲尼光学透镜将LED封装于标志板表面，密集多点连续成线布设于文字笔划、图形轮廓以显示标志信息内容，称为外置式点阵显示发光标志。

     在不破坏标志板表面逆反射材料的情况下，采用LED定向光源板，通过标志底板的文字笔划、图形轮廓的预设圆孔，多个连续成线的点光源从逆反射材料背面形成穿透光而显示标志信息内容，称为内置式点阵显示发光标志。外置式执行标准GB/T31446-2015《LED主动发光道路交通标志》。

技术参数

1、执行国家标准《LED 主动发光道路交通标志》（GB/T31446-2015）并通过国家级交通安全设施质量检测机构警告、禁令、指路类产品抽样检测合格（附老化试验合格报告和批量生产合格证）。

2、标志版面的文字图形等信息内容依据设计图纸或国家标准GB5768.2《道路交通标志》的相关要求，支撑结构依据国家标准GB/T23827《道路交通标志板及支撑件》的相关要求，逆反射材料执行国家标准GB/T18833-2012《道路交通反光膜》。

3、发光标志环境温度适用等级：B级-40℃～+50℃（根据地理区域选配：A级-20℃～+55℃；C级，-55℃～+45℃）。

4、禁令与警告类发光标志采用合金压制模具（边长≤900mm、直径≤800mm的标志，采用邵氏硬度≥80D的ABS/PC合金材料模具成型，标志与供电、控制程序系统模具一体化，壳体为黑色，壳体壁厚≥4mm。标志壳体重量指标：三角形边长700mm=3400g±50；三角形边长900mm=4700g±50；圆形直径600mm=2800g±50；圆形直径800mm=6500g±50），指路类发光标志四周封装采用铝合金型材，四个转角采用模具铝合金弯头组合，标志整体厚度≤60mm（不含支撑件），防水防尘措施等级符合IP55要求。

5、LED像素中心间距≤35mm，外罩LED主动发光像素视觉融合性技术“内嵌双卡扣式”菲尼光学透镜封装，多点连续成线布设于贴有逆反射材料的标志板表面，均匀柔和的显示文字笔划、图形轮廓等信息内容，能够使用专用工具从标志板的正面插拨实现更换维修。

6、每颗LED配备独立电阻、套管，采用全自动亮度性能检测焊接设备制造LED光学线串。

7、反光标志板的LED安装圆孔采用激光数控设备打孔，圆孔直径规则规律无偏差偏位，打孔处反光膜边缘应平滑整齐无毛刺。

8、单粒LED在额定电流时的法向发光强度：红色≥5000mcd,黄色≥3000mcd，白色≥6000mcd；LED半强角θ1/2≥12.5º。

9、光控程序：自动感光控制采用太阳能电路压降分析式控制模块，其控制程序采用“太阳能发光程序系统V1.0”，控制单元能根据标志周围面光照强度，自动开启/关闭标志发光单元。光控程度所需太阳能板置于控制箱侧面。

10、调光程序：标志发光单元能根据昼夜光线强度自动调节发光亮度，保持相对均衡的发光对比度，其控制程序采用“太阳能发光标志调光程序V1.0及以上”。

11、正常夜间有效动态视认距离≥210米，静态视认距离≥250米。

12、发光指路标志工作时应保持持续常亮状态：

（1）接入电网供电时，输入电压220V，输出电压24V。

（2）采用太阳能供电时，输入电压12V或24V，输出电压同步12V或24V，配置蓄电池的满载状态下发光工作时间不小于120小时。

13、根据使用环境条件，防雷、防触漏电保护装置，接线电缆无裸露，制造商标识清晰。

14、标志整体重量≤18KG /㎡，设计使用寿命7～10年，免费维护期2年。
